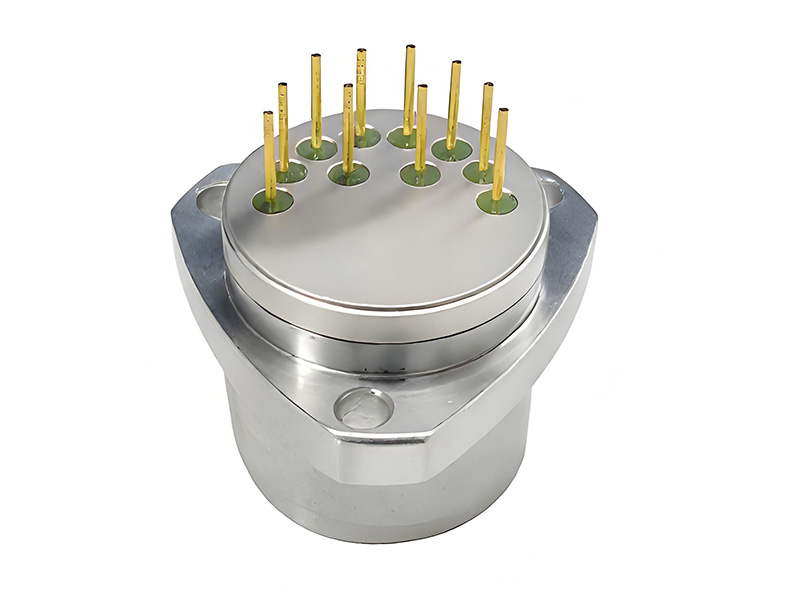

Acelerómetro de cuarzo con salida digital GSACC131Q
El GSACC131Q elimina la conversión de interfaz con lectura digital directa TTL a una frecuencia de salida de 1 kHz. Disponible en grados de precisión L, Estándar y H, con una estabilidad de polarización máxima de ≤20 μg (1 mes) y un factor de escala de 1.000.000 LSB/g. El encapsulado de φ25,4 × 30 mm viene en dos opciones de carcasa (A/B). Este acelerómetro digital de cuarzo simplifica la integración de sistemas en navegación inercial, control de vuelo y sistemas de medición sin comprometer la precisión.
Característica:
● Excelente repetibilidad del índice
● Compensación de temperatura integrada
● Amplio rango de resistencia a la carga
● Bridas de montaje triangulares de precisión
● Salida TTL
● Hay tres modelos disponibles
Característica:
● Excelente repetibilidad del índice
● Compensación de temperatura integrada
● Amplio rango de resistencia a la carga
● Bridas de montaje triangulares de precisión
● Salida TTL
● Hay tres modelos disponibles
5.0
design customization
Please fill out the form below to request a quote or to request more information about us. Please be sure to upload customized requirement documents or pictures, and we will get back to you as soon as possible with a response. we're ready to start working on your new project, contact us now to get started.
Complete el siguiente formulario para solicitar una cotización o solicitar más información sobre nosotros. Por favor, sea lo más detallado posible en su mensaje, y le responderemos lo antes posible con una respuesta. Estamos listos para comenzar a trabajar en su nuevo proyecto, contáctenos ahora para comenzar.
Introducción del producto
Los acelerómetros de flexión de cuarzo son instrumentos de precisión compuestos por cristales de cuarzo y un avanzado circuito servo basado en inercia. Al someterse a aceleración, la salida del acelerómetro es directamente proporcional a la aceleración de entrada con alta precisión. Gracias a su salida TTL, nuestros acelerómetros permiten leer los valores de aceleración directamente. En comparación con los circuitos I/F (corriente a frecuencia) tradicionales, este diseño elimina las etapas de conversión intermedias, lo que se traduce en una mayor precisión.
Actualmente, nuestros acelerómetros flexibles de cuarzo conforman una gama de productos. Los modelos abarcan desde acelerómetros de alta precisión para la medición de microgravedad en satélites hasta acelerómetros económicos y resistentes a las condiciones ambientales, sumando más de diez tipos. Se utilizan ampliamente en sectores como el aeroespacial, la aviación, la navegación, la construcción naval, la automoción, el petróleo y la ingeniería geotécnica, proporcionando señales para sistemas como navegación, guiado, control, nivelación y monitorización.
Descripción de datos y definición de interfaz
| Baud | Bits de datos | Bit de comprobación | bits de parada | Tasa de producción |
| 921600 | 8 | NULL | 1 | 1000 Hz |
| Número | Nombre | Byte | Presentaciones |
| 1~2 | Encabezado del marco | 2 | A5 B6 |
| 3~6 | Aceleración | 4 | Entero con signo (Big-Endian) |
| 7 | Número de fotograma | 1 | 00~FF |
| 8 | Suma de verificación | 1 | 3~7Suma acumulada |
| Número | Definiciones de pines | Presentaciones | Número | Definiciones de pines | Presentaciones |
| 1 | -15V | Entrada de voltaje negativo | 6 | GND | terreno digital |
| 2 | TX | TTL TX | 7 | GND | Tierra de alimentación |
| 3 | RX | TTL RX | 8 | +15V | Entrada de voltaje positivo |
| 4 | NC | Reservado | 9 | NC | Reservado |
| 5 | NC | Reservado | 10 | NC | Reservado |
3 (22)
Dimensiones
Unidad: mm
Carcasa de clase A
Nuestros diseñadores e ingenieros internos han creado innumerables diseños excelentes para clientes de diferentes sectores.
Carcasa de clase B
Nuestros diseñadores e ingenieros internos han creado innumerables diseños excelentes para clientes de diferentes sectores.
Especificaciones técnicas
| Parámetro | GSACC131Q-L | GSACC131Q | GSACC131Q-H |
| Parámetros de la fuente de alimentación | |||
| Voltaje de potencia | ±12~±15V DC | ±12~±15V DC | ±12~±15V DC |
| Rendimiento del producto | |||
| Rango de entrada | ±30/40/50/70 | ±30/40/50/70 | ±30/40/50/70 |
| Inclinación | ≤5 mg | ≤5 mg | ≤5 mg |
| Sensibilidad a la temperatura | ≤100 μg/°C | ≤50 μg/°C | ≤20 μg/°C |
| Estabilidad del sesgo (un mes) | ≤100 μg | ≤50 μg | ≤20 μg |
| Repetibilidad del sesgo (un mes) | ≤100 μg | ≤50 μg | ≤20 μg |
| Factor de escala | 1.000.000 LSB/g | 1.000.000 LSB/g | 1.000.000 LSB/g |
| Sensibilidad a la temperatura del factor de escala | ≤100 ppm/°C | ≤50 ppm/°C | ≤20 ppm/°C |
| Estabilidad del factor de escala (un mes) | ≤100 ppm | ≤50 ppm | ≤20 ppm |
| Repetibilidad del factor de escala (un mes) | ≤100 ppm | ≤50 ppm | ≤20 ppm |
| coeficiente no lineal de segundo orden | ≤100 μg/g2 | ≤50 μg/g2 | ≤20 μg/g2 |
| Tamaño | Ø25,4×30 mm | Ø25,4×30 mm | Ø25,4×30 mm |
| Peso | ≤80 g | ≤80 g | ≤80 g |
| Ambiente | |||
| Temperatura de funcionamiento | -40°C~+85°C | -40°C~+85°C | -40°C~+85°C |
| Producción | TTL 1 kHz | TTL 1 kHz | TTL 1 kHz |
| Choque | 150 g | 150 g | 150 g |
| Pico de vibración sinusoidal | 10 g a 20 Hz ~ 2000 Hz | 10 g a 20 Hz ~ 2000 Hz | 10 g a 20 Hz ~ 2000 Hz |
