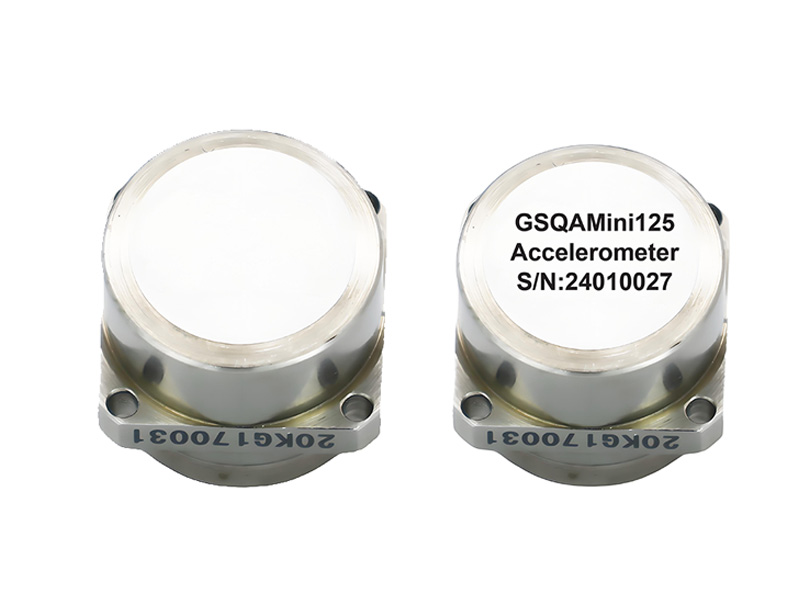

Acelerómetro de cuarzo miniatura de alta temperatura GSQAMini125 1

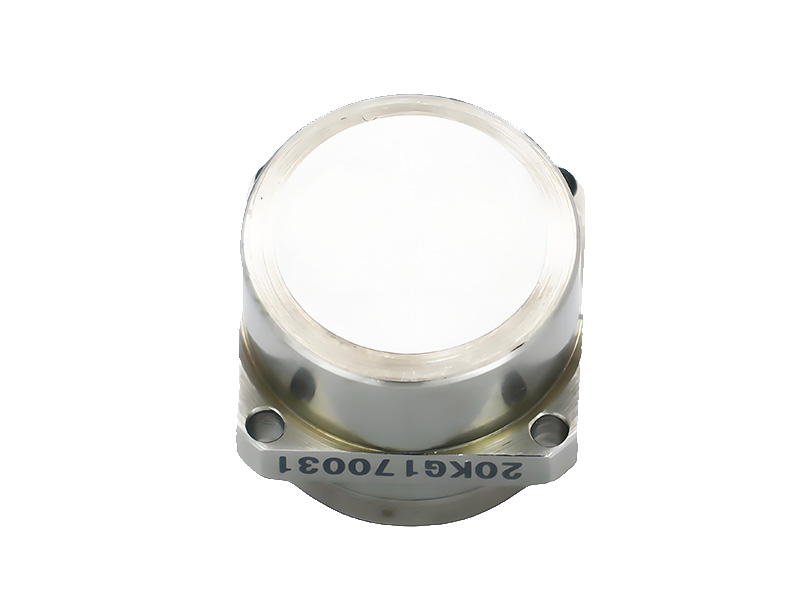

Acelerómetro de cuarzo miniatura de alta temperatura GSQAMini125 2

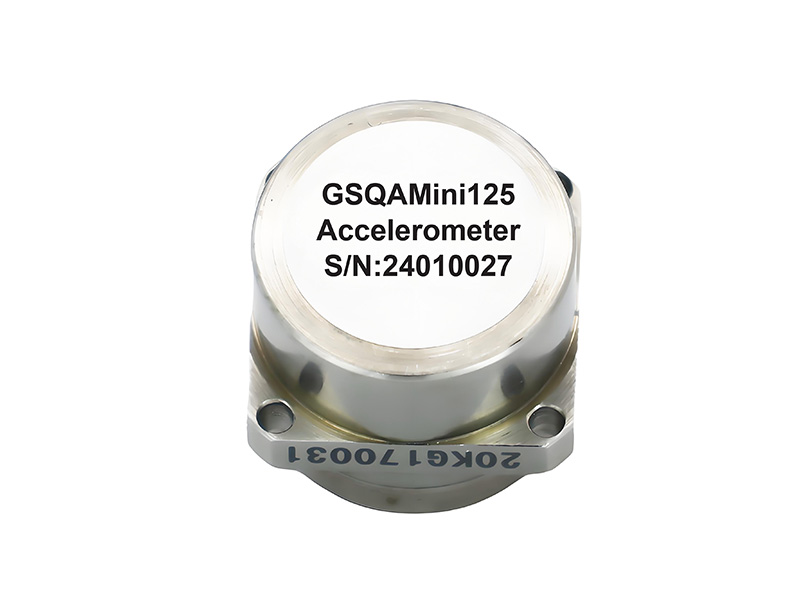

Acelerómetro de cuarzo miniatura de alta temperatura GSQAMini125 3

Acelerómetro de cuarzo miniatura de alta temperatura GSQAMini125

El GSQAMini125 integra el rendimiento de un acelerómetro flexible de cuarzo en un paquete ultracompacto de φ18,8 × 21 mm y 25 g. Soporta temperaturas de -45 °C a +125 °C (185 °C opcional) para entornos de alta temperatura. Ofrece un rango de ±20 g, una estabilidad de polarización ≤100 μg, una salida de corriente y una tolerancia a impactos de 1000 g. Este sensor está diseñado específicamente para mediciones durante la perforación (MWD), exploración geofísica y otros espacios confinados de alta temperatura donde los sensores convencionales no pueden funcionar.

Característica:

● Excelente repetibilidad del índice
● Salida analógica
● Tamaño pequeño y peso ligero
● Amplio rango de resistencia a la carga
● Bridas de montaje cuadradas de precisión
● Aplicación en el sistema de medición de la perforación petrolífera
● Hay dos modelos disponibles
● Tiene buena resistencia a altas temperaturas.

design customization

consulta

Escribe una reseña

Introducción del producto

El acelerómetro flexible de cuarzo es un instrumento de precisión que consta de un soporte flexible de vidrio de cuarzo y un circuito servo avanzado basado en el principio de inercia. Cuando el soporte se somete a aceleración, la salida del acelerómetro es directamente proporcional a la aceleración de entrada. Nuestro acelerómetro ofrece una salida de corriente de alta impedancia, y los usuarios pueden seleccionar la resistencia de muestreo según sus necesidades sin afectar la estabilidad del sistema.

Actualmente, nuestro acelerómetro flexible de cuarzo ha conformado una serie de productos, desde el acelerómetro GSACC111Q de alta precisión para la medición de microgravedad en satélites hasta el acelerómetro GSACC117Q de bajo costo y resistente a entornos adversos, con decenas de modelos, ampliamente utilizados en los sectores aeroespacial, aeronáutico, de navegación, naval, vehicular, petrolero, de ingeniería geotécnica y otros, proporcionando señales para sistemas de navegación, guiado, control, nivelación, monitoreo y otros.

Dimensiones

Unidad: mm

5 (15)

4 (22)

Especificaciones técnicas

Parámetro	GSQAMini125	GSQAMini185
Parámetros de la fuente de alimentación
Voltaje de potencia	12~18VDC	12~18VDC
Potencia 25°C	90 mW	90 mW
Suministra corriente	6 mA	6 mA
Rendimiento del producto
Tamaño	Ø18.8×21	Ø18.8×21
Inclinación	<20 mg	<30 mg
Estabilidad del sesgo	≤100 µg	≤200 µg
Sensibilidad a la temperatura de polarización	100 µg/°C	100 µg/°C
Repetibilidad del sesgo	≤100 µg	≤200 µg
factor de escala	2,2~3,5 mA/g	1,5~3,5 mA/g
Sensibilidad a la temperatura del factor de escala	200 ppm/°C	300 ppm/°C
coeficiente no lineal de segundo orden	≤80 μg/g²	≤100 μg/g²
Repetibilidad del coeficiente de no linealidad de segundo orden	≤60 μg/g²	≤60 μg/g²
Repetibilidad del factor de escala	100 ppm	200 ppm
Límite	<10 μg	<10 μg
Resolución	<10 μg	<10 μg
Ancho de banda	<200 Hz	<200 Hz
Peso	≤25 g	≤25 g
Rango	±20 g	±20 g
Ambiente
Temperatura de funcionamiento	-45°C～+125°C	-45°C～+185°C
Temperatura de almacenamiento	-55°C～130°C	-55°C～190°C
vibración aleatoria	20 gramos	20 gramos
Choque	1000 g	1000 g

GSQAMini125-EN-V1

PDF

GSQAMini125-EN-V1

DOCX

Medición durante la perforación (MWD) para la perforación de yacimientos petrolíferos.

Sistema de prevención de vuelcos para vehículos todo terreno (ATV)
