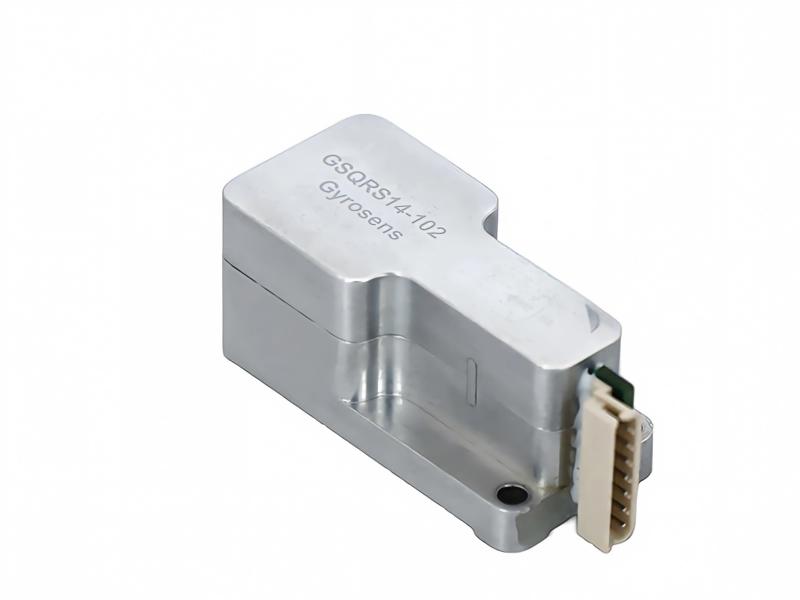

Sensor de velocidad de cuarzo MEMS GSQRS14-102
El GSQRS14-102 incorpora un elemento sensor de cuarzo monolítico para una fiabilidad de estado sólido. Presenta una desviación de ≤0,05°/s (con suavizado de 100 s), un ruido de ≤0,004°/s y una no linealidad de escala de ≤0,05%. Su encapsulado de 59,44 × 25,65 × 25,65 mm y ≤50 g proporciona una salida de voltaje analógico (0,5~4,5 V) con regulación de voltaje integrada. Requiere alimentación de 9~18 V y un tiempo de arranque de 2 segundos. Está diseñado para aplicaciones de estabilización de cardán, antivibración de cámaras y control de ventiladores industriales que requieren una detección robusta de la velocidad angular.
Característica:
Característica:
● Diseño compacto y ligero
● Amplio rango de temperatura
● Entrada de CC/Salida de CC de alto nivel
● Regulación de potencia interna
● Alta fiabilidad
● Resistente a los golpes
● Amplio rango de temperatura
● Entrada de CC/Salida de CC de alto nivel
● Regulación de potencia interna
● Alta fiabilidad
● Resistente a los golpes
5.0
design customization
Please fill out the form below to request a quote or to request more information about us. Please be sure to upload customized requirement documents or pictures, and we will get back to you as soon as possible with a response. we're ready to start working on your new project, contact us now to get started.
Complete el siguiente formulario para solicitar una cotización o solicitar más información sobre nosotros. Por favor, sea lo más detallado posible en su mensaje, y le responderemos lo antes posible con una respuesta. Estamos listos para comenzar a trabajar en su nuevo proyecto, contáctenos ahora para comenzar.
Introducción del producto
El GSQRS14-102 es un sensor inercial de estado sólido, compacto y robusto, utilizado para medir velocidades de rotación angular. Cuenta con un elemento sensor de cuarzo monolítico, regulación de potencia interna y funcionamiento con entrada de CC y salida de CC de alto nivel. Hay dos versiones disponibles.
La versión de +12 Vcc ofrece una salida de alto nivel de +1,0 a +4,0 Vcc y funciona con alimentación estándar por batería. La versión de +15 Vcc proporciona una salida bipolar de alto nivel de ±5 Vcc y está diseñada para usarse con fuentes de alimentación convencionales de doble cara.
Dimensiones
Unidad: mm
2 (30)
3 (30)
Especificación de interfaz
| Número | Explicar | Número | Explicar |
| 1 | Tierra de alimentación y señal | 5 | Tasa de salida |
| 2 | Entrada +Vdc | 6 | Sin conexión, dejar abierto |
| 3 | Sin conexión, dejar abierto | 7 | Prueba integrada |
| 4 | Sin conexión, dejar abierto |
Especificaciones técnicas
| Parámetro | GSQRS14-102 |
| Parámetros de la fuente de alimentación | |
| Voltaje de potencia | +9~18V DC |
| Potencia 25°C | 0.3W |
| Suministra corriente | ≤20 mA |
| Rango de salida | 0.5-4.5(V) |
| Rendimiento del producto | |
| rango | ±50~500°/s |
| Tamaño | 59,44 mm × 25,65 mm × 25,65 mm |
| tiempo de puesta en marcha | 2s |
| Inclinación | +2,5 ± 0,045 V CC |
| Estabilidad del sesgo | ≤0,05°/s (100 s); ≤1,0°/s (1 año) |
| Sensibilidad a la temperatura de polarización | 3°/s |
| factor de escala | +1,0~+4,0(±2%) Vcc |
| Sensibilidad a la temperatura del factor de escala | ≤0.06%/°C |
| no linealidad del factor de escala | ≤0.05% |
| Ruido | ≤0,06°/s/g |
| Resolución | ≤0,05°/s/√Hz; ≤0,004°/s |
| Ancho de banda | ≥50 Hz |
| Peso | ≤50 g |
| Ambiente | |
| Temperatura de funcionamiento | -40°C~+85°C |
| Temperatura de almacenamiento | -55°C~+100°C |
| Vibración aleatoria | 5 g rms |
| choque de supervivencia | 10 g rms |
| Choque | 200 g |
* Los valores indicados corresponden a un rango de ±100°/seg.
**“XXXX” designa un rango ±
