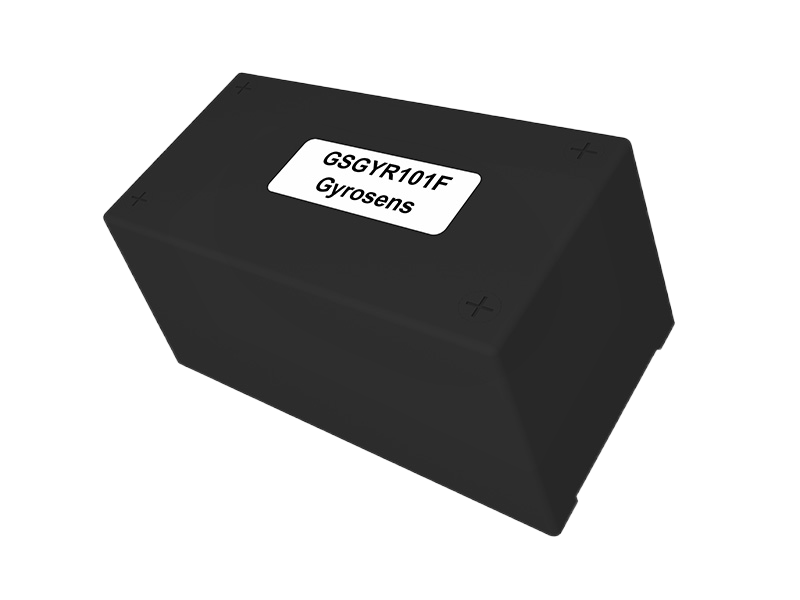

GSGYR101F Fogo de un solo eje

Palabra de estatus

Nota: El bit reservado siempre es 1;

Cuando el bit "estado de control del circuito" es 1, significa que el estado de control del circuito giroscópico es normal, y cuando es 0, significa que el estado de control es anormal.

Si el bit de estado de la trayectoria óptica es 1, la trayectoria óptica del giroscopio funciona correctamente. Si el estado de la trayectoria óptica es 0, la trayectoria óptica del giroscopio es anómala.

Si alguno de los dos bits de estado mencionados anteriormente es frecuentemente 0 durante el uso del giroscopio, y existen anomalías en los datos del giroscopio, este deberá ser reparado.

Instalación y desmontaje del producto

Requisitos:

El usuario es responsable de la instalación y el desmontaje del producto. Durante este proceso, el producto no debe sufrir impactos, golpes ni sacudidas, y la superficie externa del producto no debe ser mecanizada.

Pasos:

● La planitud de la superficie requerida para la fijación del producto es mejor que 0,02 mm;

● Se recomienda recubrir uniformemente la parte inferior del producto con una capa de silicona térmica de 0,2 a 0,5 mm de espesor durante la instalación del producto;

● Se recomienda colocar una placa de aluminio (de mayor tamaño que el producto) debajo de la superficie de montaje del producto durante las pruebas.

● La intensidad del campo magnético en la posición de instalación del producto no es superior a 1 Gauss.

Controlar:

Compruebe que los tornillos de montaje se ajusten a las dimensiones de los orificios de montaje y que estén bien sujetos.

Procedimientos operativos estándar

Comprobar antes de usar:

Compruebe el aspecto del producto para detectar daños físicos, como por ejemplo, daños por golpes.

Instrucciones de uso del producto:

a) Instale el producto en el soporte y conecte el cable correctamente según los requisitos de la Tabla 3;

b) La conexión de datos se realizará de acuerdo con el protocolo de comunicación en 2.6.3.

Nota:

● No se debe accionar el giroscopio con frecuencia durante su uso, para no dañar su funcionamiento ni reducir su vida útil;

● Antes de encender el giroscopio, se debe comprobar el sistema de alimentación para asegurarse de que no haya ningún cortocircuito entre los puntos eléctricos de la fuente de alimentación y entre la carcasa del giroscopio y dichos puntos eléctricos;

● Si el producto funciona de forma anormal, se debe consultar al fabricante, y está prohibido desmontarlo y repararlo sin autorización;

● El giroscopio de fibra óptica es un instrumento de precisión y debe manipularse con cuidado durante su uso y transporte;

● Asegúrese de que las líneas de señal de entrada y salida del producto y las líneas de alimentación de la fuente de alimentación estén conectadas correctamente;

● R Se requiere que se tomen medidas antiestáticas durante el contacto con el producto;

● La intensidad del campo magnético en las inmediaciones del producto debe ser inferior a 10 gauss.

Mantenimiento

Antes de cargar el producto en el transportador, es necesario encenderlo al menos una vez cada 6 meses durante 3600 segundos. Este tiempo de encendido no es necesario para comprobar los parámetros eléctricos del producto.

Una vez cargado el producto en el vehículo de transporte, es necesario energizarlo al menos una vez al año, con un tiempo de encendido de 3600 s, y no es necesario comprobar los parámetros eléctricos del producto cuando está energizado.

Fenómenos de falla comunes y métodos de solución de problemas

Este producto se encuentra sellado y no puede repararse in situ en caso de fallo por parte del usuario; debe devolverse a la unidad de producción para su mantenimiento.

A continuación se enumeran algunos posibles fallos ajenos al propio producto; véase la Tabla 6. Si el producto presenta otros problemas técnicos durante su uso, póngase en contacto con el fabricante.

Fallos comunes y métodos para solucionarlos:

Requisitos de transporte y almacenamiento

Precauciones durante el transporte:

● Coloque el producto en la dirección indicada en la caja de embalaje;

● Se permite el transporte por carretera, ferrocarril, aire y agua;

● Asegúrese de que la caja de embalaje esté bien sujeta al transportista y no se mueva durante el transporte.

Condiciones de almacenamiento, periodo de conservación y precauciones:

● Los productos colocados en la caja de embalaje deben almacenarse en un almacén climatizado bajo condiciones de presión atmosférica estándar, con una temperatura ambiente de 25 °C ±10 °C, una humedad relativa del 30 % al 50 % y una intensidad de campo magnético circundante inferior a 10 Gauss;

● El periodo de conservación del producto es de 15 años.

Precauciones para desembalar:

● Compruebe el aspecto del embalaje exterior para detectar posibles daños físicos, como por ejemplo, daños por colisión;

● Compruebe que los productos y los accesorios necesarios estén completos.

● Se debe aplicar protección electrostática al sacar el producto de la caja.
